თანამედროვე ფოტოგრაფიული ტექნიკა ხშირად რთულ ელექტრონულ სისტემებს ეყრდნობა. Sigma-ს I-სერიის 45mm f/2.8 ობიექტივი, თავისი ალუმინის კონსტრუქციით, ინჟინერიის საინტერესო ნიმუშია, თუმცა ელექტრონული ნაწილის მწყობრიდან გამოსვლა მის სრულ დისფუნქციას იწვევს.

რემონტის პროცესი იწყება დიაგნოსტიკით. თუ ობიექტივი კამერასთან კონტაქტს ვერ ამყარებს, პრობლემა სავარაუდოდ ელექტრონულ პლატაშია. პირველ რიგში, აუცილებელია სწორი ინსტრუმენტების შერჩევა, მათ შორის JIS ტიპის სახრახნისების, რადგან სტანდარტული ფილიპსის სახრახნისებმა შესაძლოა დააზიანოს იაპონური წარმოების ხრახნები.

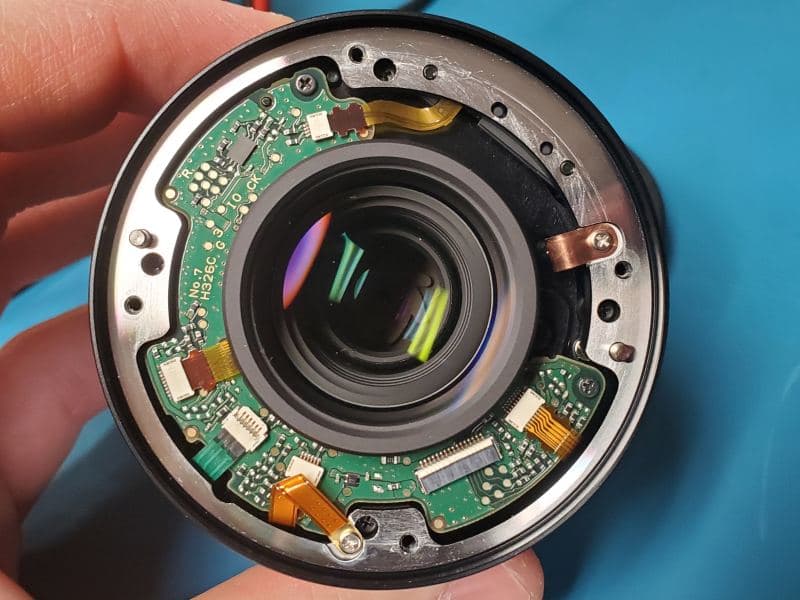

დაშლის პროცესი მოითხოვს სიფრთხილეს, განსაკუთრებით მოქნილი კაბელების (flex cables) მიმართ. ნებისმიერი ზედმეტი ძალა მათ დაზიანებას იწვევს. მას შემდეგ, რაც უკანა პანელი და კონტაქტური ბლოკი მოიხსნება, შესაძლებელი ხდება კონტროლის PCB-ის დეტალური ანალიზი.

ელექტრონული პლატის შემოწმებისას მთავარია დენის შემავალი ხაზების მიკვლევა. DC-DC კონვერტორთან ახლოს მდებარე მცირე ზომის კომპონენტები, ხშირ შემთხვევაში, მცველებია (fuse). მათ ფუნქციას სწორედ მიკროსქემის დაცვა წარმოადგენს.

ჩემს შემთხვევაში, პრობლემა სწორედ დამწვარ მცველში აღმოჩნდა. 2-ამპერიანი SMD მცველის ჩანაცვლებამ სრულად აღადგინა ობიექტივის ფუნქციონირება. მნიშვნელოვანია აღინიშნოს, რომ ასეთი დაზიანება შესაძლოა გამოწვეული იყოს ობიექტივის ხანგრძლივი დატვირთვით, მაგალითად, უწყვეტი ავტოფოკუსის რეჟიმში.

შეკეთების შემდეგ, ობიექტივმა სრული დატვირთვით იმუშავა. ავტოფოკუსის სიჩქარე და მანუალური რგოლის დემპინგი კვლავ იდეალურ მდგომარეობაშია, რაც ადასტურებს, რომ მცირე ელექტრონული კომპონენტების შეკეთება ეკონომიკურად გამართლებული და ეფექტური მეთოდია.
